新能源电机检测设备
产品介绍
技术参数
检测项目
被动测试-反电动势/速度
被动测试-扭矩/速度(产品正负极悬空)
被动测试-扭矩/电流(产品正负极短接)
被动测试-扭矩/速度(产品正负极短接)
主动测试-扭矩/速度
主动测试-扭矩/电流
重点优势

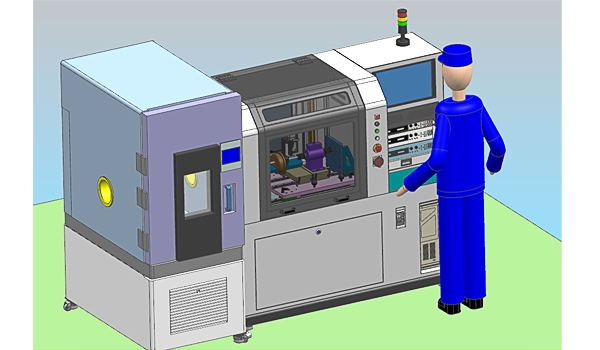

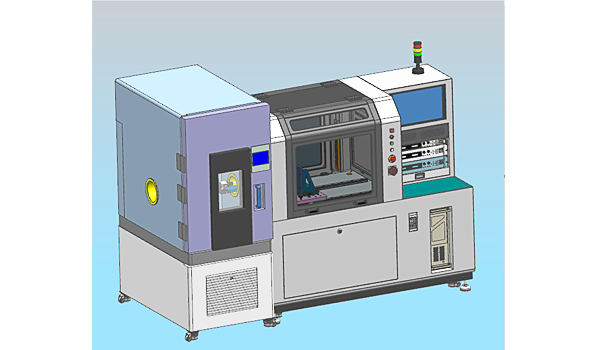

本测试台针对于直流有刷/无刷电机的功能测试而设计,其中主要分为被动及主动测试两大功能,被动测试亦称不带载测试,被测电机不通电,伺服电机通电带动被测电机转动,通过扭矩传感器,电流电压传感器记录数据,通过计算得到电机反电动势常数以及扭矩常数,摩擦扭矩等参数。
主动测试亦称带载测试,被测电机通电运转的情况下,伺服电机作为加载电机给被测电机加载,通过扭矩传感器,电流电压传感器记录数据,从而得到电机在不同载荷下的性能参数。
为了测量不同温度下电机的性能参数,此测测试台包含一个可编程式环境箱,从而模拟不同的测试环境(湿度和温度)。
1.伺服电机/负载 电机:
最大扭矩:大于0.8Nm
最大转速:大于12000rpm
转动惯量:小于1.09*10-4Kgm2
齿槽转矩:≈0
2.扭矩传感器:
量程:0.1和1Nm
最大转速:12000rpm
精度:0.2%
3.电源
被测电机:电压:0-60V 电流:0-100A
负载电机:电压:0-60V 电流:0-100A
4.温度传感器:
温度范围:-50-170°C
5.环境箱:
温度范围:-45-155℃
温升速率:2.9 ℃ /min
温降速率:1.7 ℃ /min
湿度范围:35-80%rh
噪音水平:最大不超过59dB
